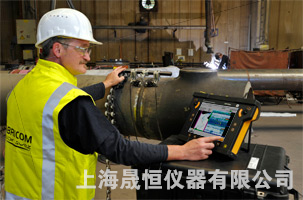

USM Vision焊缝检测系统
产品简介:

USM Vision是焊接检测解决方案,用于新的管道制造过程。它依据国际规范和标准满足超声波检测取代X射线检测的要求。

产品型号:USM Vision

更新时间:2013-1-23

厂商性质:

访 问 量 :6287

服务热线

13472575968

立即咨询 资料下载
产品介绍

USM Vision是焊接检测解决方案,用于新的管道制造过程。它依据国际规范和标准满足超声波检测取代X射线检测的要求:

  • 优化专业检测人员配置
  • 提高生产率,即精简生产/结构
  • 减少电流的焊接检测射线的限制:
    辐射、消耗品和化学废物管理
  • 简化超声波焊缝检测过程



精简、提高

在生产过程中实现了现场检测,不需要将部件移动至特定区域,检测时间灵活,以适应劳动力的可用性。

  Lean Improvements in Weld Inspection

联合作业:

超声波USM Vision检测可以在完成一项任务后,立刻执行其他任务,如焊接和维修,不像影像学检测,需要立即屏蔽检测区域。

  Co-working Weld Inspection

优化人员配置

USM Vision将特殊的任务分享功能引入进焊缝检测。因此非超声波专家创建超声波检测的工作流程,以便执行焊缝检测,操作员只需按照菜单指示的指令执行。合格的超声波检测人员只需评估原检测计划和检测结果。

  Qualified Weld Inspection

并行任务

允许合格的检测员利用好他们的时间,由于节省了收集数据的时间,检测员可以用来验证检测计划、将来任务和分析检测数据。

  Paralle Weld Inspection Task

高级成像技术

Advanced Weld Inspection

实时体积校正后的图像

安全操作

因此非超声波专家创建超声波检测的工作流程,以便执行焊缝检测,操作员只需按照菜单指示的指令执行。



Secured Weld Inspection Operation

USM Vision生成的数据可以获取、审查、共享和存档至Rhythm软件平台

fb-b-secured-operations-2

相同的软件分析数字影像学图像和UT TOFD数据

USM Vision设计用于简化和大从化超声波检测,按照国际规范和标准,通过:

  • 优化专业检测人员配置
  • 提高生产率
  • 减少电流焊缝检测X光的限制
  • 简化超声波焊缝检测

USM Vision致力于:

  • 能源结构行业
  • 使用前检测
  • 碳钢管
  • 直径从73毫米(2.875英寸)达到1219毫米(48英寸)
  • 厚度从6毫米(1/4英寸)到50毫米(2英寸),自动设置,超出人工干预
  • 周边焊缝
  • 单或双访问,依据几何形状的限制
  • 其他焊接类型和迹象可用

USM Vision是完整的焊缝检测解决方案,包括:

  • 用于创建检测计划和自动生成UT设置的IPC软件。集成数据库和基于国际规范和标准的程序,以及用于验证UT参数的射线溯源功能。
  • USM Vision手持式探伤仪,具有:
    • 传统的通道、TOFD、相控阵16/64、实时体积校正后的图像、A-扫描存储
    • 的用户界面,通过2个轨迹球操纵定位设备
    • 方便未经训练的操作员使用
    • 26.5厘米(10.4英寸)的彩色触摸屏,1024×768分辨率
    • 重量仅4千克(8.8磅)
    • 热交换电池充电,确保连续运行
    • 坚固,橡胶外壳,IP54
    • 尺寸:顶部长度:367厘米(144.4英寸)底部长度:310厘米(122英寸)宽度:250厘米(98.4英寸)高度:从60到100厘米(23.6英寸到39.3英寸)不等
    • 现代PC接口,含USB、以太网、无线连接(WIFI)
    • USM Vision可以操作IPC和分析软件
    • 运输箱
  • 编码器扫描仪,专为TOFD和相控阵手动采集而设计,包括:
    • 带[磁轮的手推车
    • 用于检测管道的可选
    • 配备探头和中线指针固定器,以及用于TOFD和PA楔块的叉件
    • 运输箱
  • 与指定的管道范围和检测编码相关的探头设置和楔块
  • Rhythm Review 4.0软件用于分析和报告
  • 可选的Rhythm模块,用于存档、共享及提前报告
