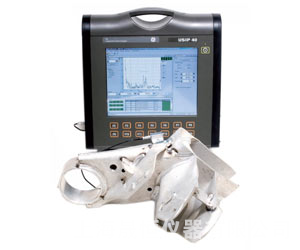

USIP 40高精度、多通道的超声波检测仪器，旨在提供值得依赖的检测。各种包装选项可以将USIP 40配置为远程电脑驱动的超声波盒，集成的机架式仪器，或电池供电的便携式仪器。USIP 40集成可选的特定应用的成像和分析工具，为所有检测需要提供终的解决方案。

信道数
脉冲重复频率
脉冲发生器


宽带过滤器(-3db)
窄带过滤器
增益
增益微调
整流器
抑制
TCG
DAC/TCG

后壁回声衰减
声速
数码超取样
显示屏大小/分辨率
显示屏

A扫描内存
跟踪
评估门



振幅分辨率


厚度测量模式


数据输出

模拟输出

警报输出

测试数据释放
编码器输入
各周期设置参数

单位
对话语言
连接



网络
主电源

运行温度
尺寸和重量

1.5或10，多20个多重周期
4～20000Hz，每个周期按比例增加，如：四个周期大5000Hz
尖脉冲100V、400V
充电电容器1nf 220pf
上升时间<10ns
0.2～30MHz/10～30MHz/1～10MHz
1/2(2.25)/4(5)/10/15MHz
0～110dB，步进0.5dB
1dB，分10等持续变化
全波段、正半波和负波段、RF模式
线性0～80%屏幕高度，分级可变
40dB，大6dB/μs
距离波幅曲线(DAC)或TCG每个周期与多达line with up to 16个参考回声相连，多通道DAC模式带有多达四种与参考曲线距离可变的附加曲线，每个周期可使用单独的曲线
使用平行放大器可实现110db的完全动态范围
500～15000m/s，可从控制台人工调节或选择
实时400MHz，9bits
12.1”TFT SVGA，800×600像素(仅使用usip40机架)
512或1024像素的A扫描，范围1mm～15m以0.1mm递增，脉冲延迟-10mm～15m以0.1mm递增，显示以初始脉冲或接口回波开始
保存和当前激活的A扫描可进行叠加
若干A扫描窗口可从拥有不同显示范围的不同或相同周期打开
每个周期都有独立的可变柱形图表现模式，显示门的开始、宽度和限。可使用四个评估门，其中一个作为回波起始门，每个门一个限值(可选择符合或不符合)，每次计数(1-16)的探伤抑制，触发：初始脉冲或接口回波，宽度0.1mm～15m以0.1mm递增，从0mm～15m开始，以0.1mm递增
显示范围的0.5%
厚度测量分辨率
声速为5,920m/s时，与0.007mm对应的2.5ns
初始脉冲或接口回波与门A、B或C之间，或门A与B之间的测量；零交叉的启停(启停独立的相位选择)；侧面或回波峰值；带有每个周期小和大的4个厚度值的公差监视器
用于读取大振幅或小/大厚度值
用于警报信号限或小/大厚度值
10，用户可对周期和读取进行编程(激活/小/大)，壁厚/回波振幅0到10V，12-位分辨率
16，用户可对周期和限值进行编程，通过TTL(符合/不符合)设置探伤限值，通过带有上溢和下溢范围的TTL设置厚度公差监视器
4个输入，用户可对每个测试信道进行编程
用于正交或脉冲方向，在行程网路上对超声波数据进行压缩
增益/频率过虑器/门起始/门宽/门限值/门IF起始/校正/抑制/显示延迟/显示范围/探伤抑制计数/TCG/DAC/厚度测量模式、声速、UT模式
mm，英寸或μs
英语、德语。用户可自行配置使用语言
探头Lemo 00，,BNC备选；RF输出Lemo 00；i/o1sub D 37-pin插入式接头；I/O1sub D25-pin插入式接头；sync.sub D9-pin插入式接头
含机架设备
通过ps2连接的鼠标和键盘；串口sub D9-pin插入式接头；2xUSB
以太网-TCP/IP，100MB/s
通过内部电源供应(85-265VAC)；耗电40W(usip40机架)或24W(usip 40机箱)，非加热设备的输入连接
0～40℃
Usip40机架：310mm×450mm×375mm，16.5kg
USIP40机箱：135mm×450mm×430mm，7kg
