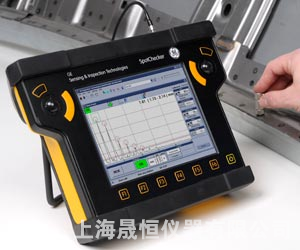

SpotChecker点焊缝超声波探伤仪
产品简介:

点焊缝超声波探伤仪是手持式探伤仪,用于生产线上的点焊检测。它的重量仅为3.2千克,由电池供电,密封性符合IP65要求。它具有热交换电池充电功能,确保仪器连续运行。点焊缝超声波探伤仪无需集中培训,因为它具有“专家”系统的优势,方便不熟悉焊缝检测的人员使用。

产品型号:SpotChecker

更新时间:2013-1-23

厂商性质:

访 问 量 :3939

服务热线

13472575968

立即咨询 资料下载
产品介绍

          SpotChecker点焊缝超声波探伤仪是手持式探伤仪,用于生产线上的点焊检测。它的重量仅为3.2千克,由电池供电,密封性符合IP65要求。它具有热交换电池充电功能,确保仪器连续运行。点焊缝超声波探伤仪无需集中培训,因为它具有“专家”系统的优势,方便不熟悉焊缝检测的人员使用。

点焊缝超声波探伤仪是现有的用于点焊缝测试的USLT系列产品的点精之作。它具有真正的便携性和环境保护性外壳,坚固耐用。本产品和现有的点焊缝测试解决方案之间的主要区别在于它的尺寸/重量、环境保护和用户友好型操作。

  • 的用户界面,通过2个轨迹球操纵定位设备
  • 8.4英寸大型液晶触摸屏操作,用于直接访问不同的功能和设置
  • 现代PC接口,含USB和无线连接(WLAN、蓝牙)
  • 远程控制与USLT 2000相似
  • 方便未受过训练的检测员使用(特定应用软体UltraLOG)
  • 与其他USLT 2000解决方案兼容
  • 热交换电池充电,确保连续运行
  • 环境保护符合IP65要求

外壳:

存储温度 -20~+60 °C(-4~+60.00°C)
工作温度 0~+45 °C(32~45.00°C)
尺寸 225毫米宽 x 314毫米高 x 94毫米深 (8.85英寸宽 x 12.36英寸高 x 3.7英寸深)
重量 约3.2千克(7.05磅)(含电池)
防护等级 IP 65
抗冲击性 符合EN 600 68-2-27
耐振动性 符合IEC 600 68-2-6 Fc
显示 8.4”英寸TFT,SVGA,触摸屏
控制装置 2个轨迹球,各带2个按钮;6个功能键;触摸屏

连接:

探头 2个LEMO 00三同轴
电源供应器 1个LEMO 0S, 4-针插座
网络 1个RJ45
USB 4个USB A型插座,1个USB B型插座
可选 WLAN、蓝牙

电源:

工作电压 15伏直流
功耗 约为22瓦
电池 2个锂离子电池:10.8伏,4.8Ah
操作时间 2个电池约4.0小时
电源供应器 外部电源供应器100到230伏交流电,大70瓦

超声波:

脉冲类型 尖峰脉冲
脉冲重复频率(PRF) 大1000赫兹,无连续的脉冲序列
电压: 大400伏
初始脉冲上升时间 15 ns
阻尼 50欧姆

设置和评估:

校准范围 小0到2.5毫米(0到0.1英寸)(钢);大0到9,700毫米(0到381英寸)(钢)
声速范围 500到15000米/秒(0.02到0.59英寸/?秒)集成的,可编辑的材料表
脉冲移位 -10到1500毫米(-0.39到50英寸)(钢)
探测延迟 0到100 ?秒
频率范围 2到20兆赫(-3dB)
增益 110 dB,以0.5/1/2/6 dB为间隔可调
检波 全波
监测器门电路 2个独立的监测器门电路,在整个大校准范围内可调;基于显示器刷新率的A扫描的评价
距离测量 - A门电路或B门电路的初始脉冲和测量点
- 测量点:B门电路 - A门电路(差分测量)
测量分辨率 声音路径/飞行时间多为12.6毫米:0.01毫米;否则为显示宽度的0.2%
振幅 0.5%的屏幕高度或0.2dB
A-扫描数字化 1,024×1,024像素
显示冻结 静态A-扫描冻结,动态A-扫描冻结(冻结盒)
回波比较 同步显示当前激活的信号和存储的A-扫描
对话语言 德语、英语、法语、西班牙语、意大利语、中文、日语
单位 毫米
