我们的产品/Products

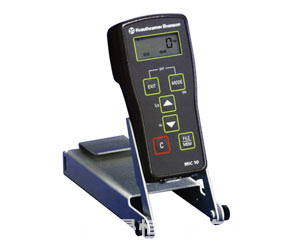

MIC10超声阻抗法硬度检测仪
放大图片
产品名称: MIC10超声阻抗法硬度检测仪
产品型号: MIC10
产品特点: MIC10能够根据 超声阻抗法(根据ASTM A956和DIN 50156标准化的超声波接触阻抗法)快速、方便地现场检测硬度。物质表面上的金刚石凹痕可用电子设备测量并快速显示出来,无需使用通常与传统硬度检测仪有关的麻烦的光学检验。
产品报价: 咨询
MIC10超声阻抗法硬度检测仪详细资料:



超声波硬度计MIC10/MIC10DL

德国GE/K.K(KrautKramer)公司超声波硬度计MIC10/MIC10DL利用UCI(Ultrasonic Contact Impedance-超声波接触阻抗)方法能快速、方便地对维氏硬度凹处进行评价,无需使用显微镜。MIC10使用电池供电,可在现场快速使用,在各方面不受限制,甚至可用在端头位置。该仪器可适用于任何形状、尺寸的大多数细晶粒、材料,特别适合于小公差范围内确定材料特性。可测量的工件部位包括法兰盘边缘和齿轮根部,也可在任何方向测量,如水平或垂直向上。

  超声波硬度计MIC10

超声波硬度计MIC10/MIC10DL仪器特点
·高精度测量:由于连续频率测量在进入测量表面的穿透过程中得到监控;
·硬度值的变化和显示:单位HV、HB、HRC、HRB和抗拉强度N/mm2;
MIC10DL为存储型,配备有内部存储器和附加存储卡
·内部数据记录器可记录约1500个测量值,另有存储卡可存储约590个测量值;
·可打印静态指示功能(大读数、小读数、绝对和相对标准偏差)
·RS232接口可通过计算机机遥控或通过打印机可将检测结果存档。

超声波硬度计MIC10/MIC10DL技术参数
测量/转换范围:20~1740HV、48~105HRB、20~68HRC、76~618HB、5~2250N/mm2(10Kg探头)
显示:4位LCD带开关背光
分辨率 :1HV;1HB;5N/mm2;0.1/0.5/1HRC和HRB(可选)
数据内存:数据记录器可存1500个测量值,存储卡可存590个数据(MIC10DL)
接口:RS232接口,可用于打印机和计算机双向通讯(MIC10DL)
电源:2节1.5V电池
尺寸重量:160x70x45mm,300g

超声波硬度计MIC10/MIC10DL探头和附件
·
·
·
·
·

·
·
·
手动标准探头MIC201A:10N/1Kgf负载,特别适用于小凹槽表面
手动标准探头MIC205A:50N/5Kgf负载,适用于大多数的应用
手动标准探头MIC2010A:100N/10Kgf负载,适用于粗晶粒材料和粗糙表面
手动长探头MIC201AL(10N/1Kgf负载)/MIC205AL(50N/5Kgf负载),配备有一个较长的振荡棒(37mm)。用于测量轮廓表面,或工件结构深的内腔/凹槽中。如蜗杆齿轮和啮合齿轮。
电动探头MIC2103A(3N/0.3Kgf)、MIC211A(大约8N/0.8Kgf)和电动探头MIC2101A(1N/0.1Kgf),配置有电动控制的维氏硬度计金刚石,能获得可靠的测量结果。
检验合格的硬度参考块

型号 负载 探头直径 探头长度
手动标准探头MIC201A
手动标准探头MIC205A
手动标准探头MIC2010A
1kgf
5kgf
10kgf
19mm 162mm
手动长探头MIC201AL
手动长探头MIC205AL
1kgf
5kgf
19mm 190mm
电动探头MIC2101A
电动探头MIC2103A
电动探头MIC211A
0.1kgf
0.3kgf
0.8kgf
38.5mm 217mm


标准探头、长探头、电动探头

配件
超声波硬度计应用
滚筒印刷用超声波硬度计
标准手动探头平面支撑环
MIC10主机支架
MIC10电动探头支架

1kgf 载荷的凹痕直径和深度

维氏硬度
HV

F=1kgf
直径d(μm)
深度t(μm)
小材料厚度(μm)
250
86
12
120
500
61
9
90
750
50
7
70
1000
43
6
60

5kgf 载荷的凹痕直径和深度

维氏硬度
HV

F=5kgf
直径d(μm)
深度t(μm)
小材料厚度(μm)
250
193
28
280
500
136
19
190
750
111
16
160
1000
99
13
130

10kgf 载荷的凹痕直径和深度

维氏硬度
HV

F=98N
直径d(μm)
深度t(μm)
小材料厚度(μm)
250
272
39
390
500
193
28
280
750
157
22
220
1000
136
19
190
