| 我们的产品/Products |
|
| 产品名称： |

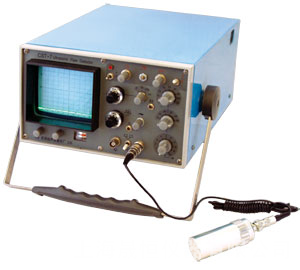

CST-7模拟式超声波探伤仪 |
| 产品型号： |
CST-7 |
| 产品特点： |
CST-7模拟式超声波探伤仪 |
| 产品报价： |
咨询 |
|
 |
|
|
|
产品特点 |
|
♦ 波形真实可靠，不会有信号失真 |
|
♦ 性能指标优良 |
|
♦ 定量测试范围大，可达108dB |
|
♦ 放大阻塞区小，真实显示超声波反射脉冲信号 |
|
♦ 荧光屏大、亮度高 |
|
♦ 可用外接交流电源或机内直流电源，电池可使用时间长 |
|
♦ 仪器设有自动报警电路，同时有进波报警失波报警可选 |
|
运用领域 |
|
♦ 铁路运输系统： 车轴、轮对、铁轨超声探伤 |
|
♦ 冶金机械行业： 钢板、钢管、铸件超声探伤 |
|
♦ 石油化工系统： 管道、压力容器超声探伤 |
|
♦ 航天航空行业： 航空管材、零部件超声探伤 |
|
♦ 电力系统： 绝缘子超声探伤 |
|
一般规格 |
|
外型尺寸（宽 x 高 x 厚） |
235×135×335mm |
|
重量 |
5Kg |
|
探头线接口 |
Q9(LEMO-1) |
|
电池供电时间 |
4～5小时 |
|
电源要求 |
220VAC |
|
显示器类型 |
高亮度荧光屏 |
|
显示屏尺寸 |
75mm×65mm |
|
工作频率 |
0.4至16 MHz |
|
综合性能 |
|
增益范围 |
0-108dB（10dB×5、6dB×8、1dB×10） |
|
水平线性误差 |
≤1% |
|
垂直线性误差 |
≤3.0% |
|
动态范围 |
≥30dB |
|
灵敏度余量 |
≥50dB（200mm-Φ2平底孔，2.5PΦ20） |
|
分辨率 |
≥30dB（2.5MHz纵波直探头） |
|
随机附件: |
|
♦ 电源线 |
|
♦ HB-50标定回波探头 |
|
♦ 2.5Pф20直探头 |
|
♦ 2.5P13×13 k2 斜探头 |
|
♦ Q9-Q9探头线 |
|
♦ 电源线 |
|
♦ 仪器工作软包 |
|
♦ 铝合金仪器包装箱 |
|
可选配件 |
|
♦ 各种型号超声波探头 |
|
♦ 各种型号探头连接线 |
|
♦ 各种型号连接线转换器 |
|
|
|
|
