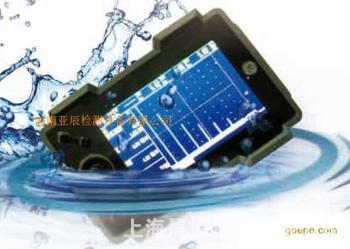

USM 86超声波探伤仪:
USM 86超声波探伤仪（含电池845克） GE专为中国客户量身定制的高性价比便携式超声波探伤仪。
- 为中国用户专门设计的DAC功能，可以根据中国检测标准自动生成DAC曲线
- 斜探头K值全自动测量
- 材料声速与探头延迟自动校准
- 连续录制波形功能
- 自动显示定量结果
- 显示包络曲线
- 防尘防水等级达IP67，防冲击测试通过Mil-Std-810标准认证
产品描述
USM 86 - GE专为中国客户量身定制的高性价比便携式超声波探伤仪。
• 为中国用户专门设计的DAC功能，可以根据中国检测标准自动生成DAC曲线；
• 斜探头K值全自动测量；
• 材料声速与探头延迟自动校准；
• 功能强大的连续记录功能；
• 自动显示定量结果；
• 技术：幻像波自动识别功能；
• 自定义快捷键；
• 优化菜单设计，使操作简单方便；
• 显示包络曲线；
• 人性化设计，左右手操作都非常方便；
• 防尘防水等级达IP67，防冲击测试通过Mil-Std-810标准认证；
• 仪器小，屏幕大。
技术参数 - USM 86
|
检测范围
|
14米（纵波钢）
|
|
脉冲模式
|
尖脉冲，方波可选
|
|
脉冲电压
|
方波120V～300V连续可调，步距10V；尖脉冲120V（低），300V（高）
|
|
脉冲宽度
|
方波模式30ns～500ns连续可调，20ns步距
|
|
阻尼
|
50或1000欧姆
|
|
脉冲重复频率
|
在15Hz～2000Hz连续可调，步距5Hz
|
|
增益
|
110dB，步距0.2dB，0.6dB，1dB，2dB，6dB，10dB
|
|
带宽
|
0.2MHz～20MHz
|
|
滤波器
|
宽频，1MHz，2MHz，2.5MHz，5MHz，10MHz，13MHz
|
|
显示屏
|
LCD，有效显示尺寸长108mm，宽64mm
|
|
分辨率
|
800×480
|
|
仪器接口
|
双LEMO-00
|
|
报警
|
闸门A，B报警
|
|
输出接口
|
Micro USB，2GB SD卡
|
|
检波模式
|
全波，正半波，负半波，射频
|
|
闸门
|
独立A，B
|
|
测量模式
|
峰值，前沿
|
|
保存格式
|
JEPG图像，连续记录视频文件
|
|
连续记录
|
存储高频率可达：50Hz，连续存储时间没有限制
|
|
定量模式
|
DAC曲线
|
|
尺寸
|
175毫米×111毫米×50毫米
|
|
重量
|
845克，含电池
|
|
语言
|
中文
|
|
电池
|
5.5小时
|
|
工作温度
|
-10℃～55℃
|
|
充电器
|
“通用型”AC（100～240V，50～60Hz）
|
|
防尘防水等级
|
IP67
|
|
电磁兼容认证
|
EN 55011，EN61000-6-2
|
|
国际认证标准
|
EN12668；ASTM E1324，E317
|
|
垂直线性
|
2%
|
|
水平线性
|
0.1%
|
|
动态范围
|
34dB
|
|
灵敏度余量
|
60dB
|
|
分辨率
|
42dB
|
|
